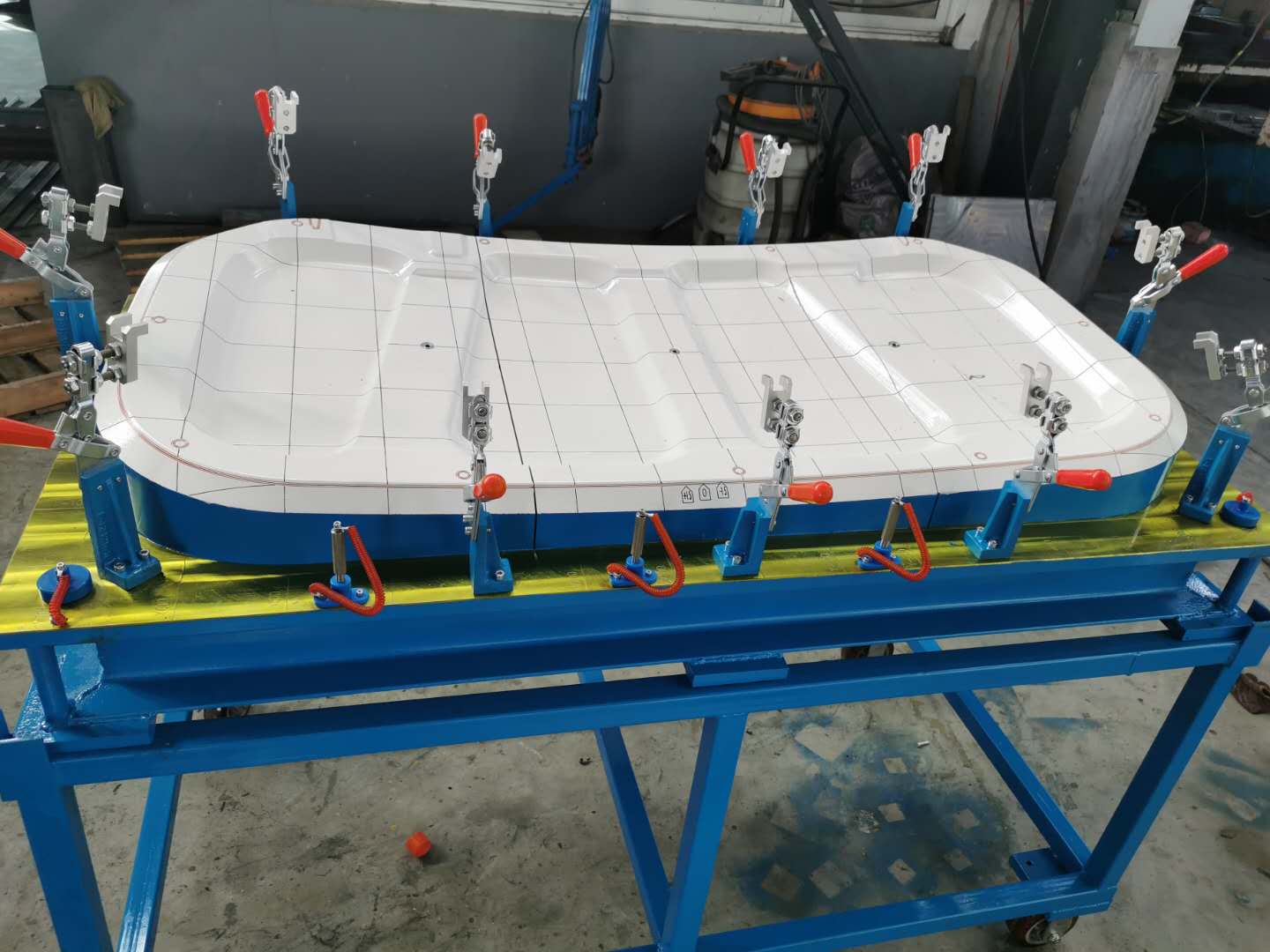

汽车检具-C490-玻璃面板检具

2021/3/18





最新汽车检具-C490-玻璃面板检具



1、检查检具附件(主定位B1/B2、副定位C、通止规T2.4-Z3.6、通止规T4.0-Z6.0、面差规±0.5、)是否齐全,然后将检具调整至非工作状态,OK进行下一步。

2、将产品零贴检具A1-A4定位面平稳的放置在检具上,贴紧B1/B2 C定位销使产品无晃动现象,完成零件定位。


3、将产品放到检具上面后,用通止规T2.5-Z3.6检测产品下表面与模拟块之间间隙。通规通,止规止为合格,反之不合格。

4、将卡板放置工作状态后,使用通止规T4.0-Z6.0检测产品上表面与卡板之间间隙。通规通,止规止为合格,反之不合格。


5、使用面差规±0.5检测产品四边边线轮廓,在公差内为合格,反之为不合格。

检测说明:


1.检具使用前应用清洁纱布将待测零件擦干净,使用中应做到小心轻放。

2.使用后应将各检具附件放置在销座或存放盒中,以免造成损坏或遗失。

3.活动部件使用后应涂防锈油,滑移结构应周期性涂抹润滑脂。

4.检具在运输过程中应将检具固定,并限制运输工具的移动速度,以免磕碰与倾倒损坏检具。

 5.检具必需放在合适的环境下使用,放置需平坦,不得倾斜。

6.检具应存放在阴凉干燥的环境中,避免暴晒、高温与高湿,以免检具部件发生氧化。

 7.检具需进行周期性标定,以确保检具精度。
