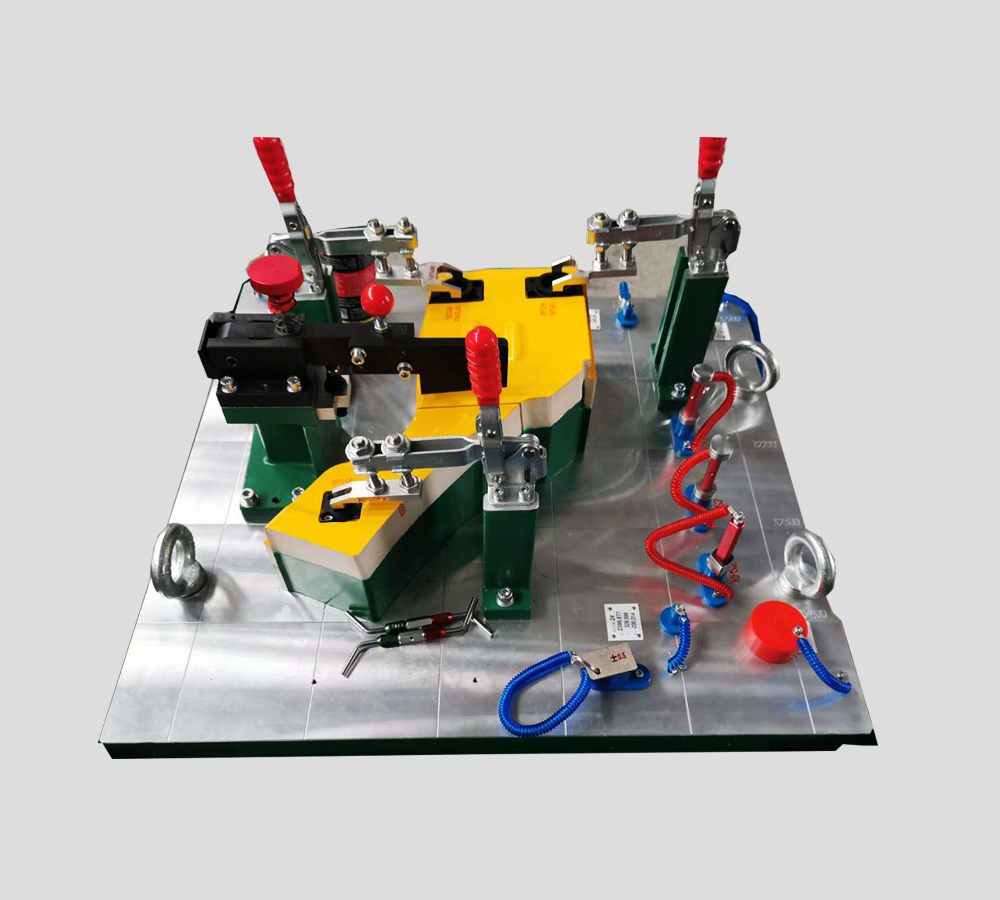

产品型号：C7-汽车护框检具

零件名称：汽车护框检具

零件图号： W707-600101

检具名称：汽车护框检具

1 检查检具附件（主定位B/C、检测销，通止规T4.0-Z6.0 面差规±1 是否齐全，然后将检具调整至非工作状态，OK进行下一步。

2 定位：打开所有压钳，将产品定位对准检具A1-A4定位面，插入B.C定位销，依次压紧夹钳A1-A4，使零件无晃动现象，完成零件定位。

3 检测销检测：使用检测销检测相对应零件孔，检测销若能正常插入为合格，反之则不合格。

4 间隙检测：使用通止规T:4.0-Z6.0检测相对应零件与模拟块之间的间隙，.通若能正常通过为合格，反之则不合格。

5 间隙检测：使用面差规±1检测产品切边与模拟块齐平正常通过为合格，反之则不合格。

6 检测完成：检测完成后打开压钳，拔出定位销放入销座，取下产品，清理检具台面。

检具的保养与维护

1.检具使用前应用清洁纱布将待测零件擦干净，使用中应做到小心轻放；
2.使用后应将各检具附件放置在销座或存放盒中，以免造成损坏或遗失。
3.活动部件使用后应涂防锈油，滑移结构应周期性涂抹润滑脂。

4.检具在运输过程中应将检具固定，并限制运输工具的移动速度，以免磕碰与倾倒损坏检具。

5.检具必需放在合适的环境下使用，放置需平坦，不得倾斜。

6.检具应存放在阴凉干燥的环境中，避免暴晒、高温与高湿，以免检具部件发生氧化。

7.检具需进行周期性标定，以确保检具精度。
